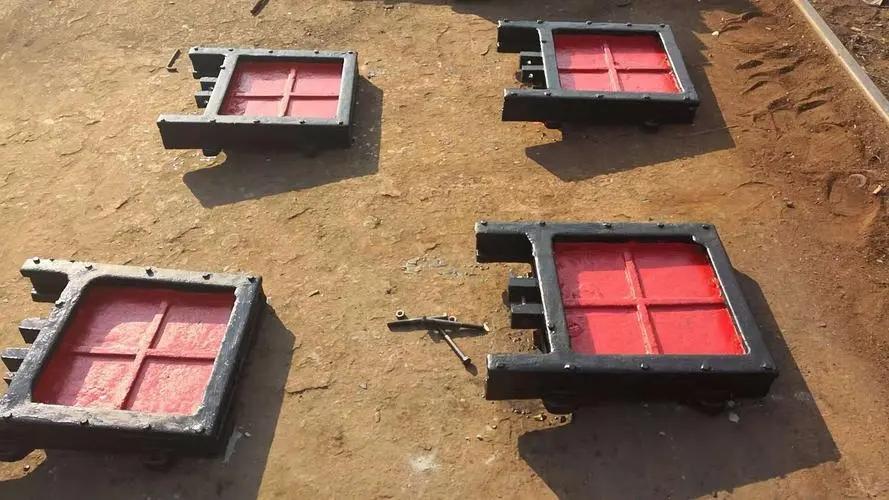

潛沒式鑄鐵鑲銅閘門/水庫鑄鐵閘門

品牌：浩川

貨號：02

價格： ￥100/套
發布日期： 2019-04-28
更新日期： 2025-05-16

發送咨詢信息

產品詳請

外型尺寸	可定制
品牌	浩川
貨號	02
用途	止水
型號	可定制
制造商	河北邢臺
是否進口	否

PGZ系列平面拱形鑄鐵閘門 型號規格說明：
PGZ系列平面拱形鑄鐵閘門，規格500x500mm—2500x2500mm，采用鑄造結構整體式，推薦選用單吊啟閉機，因此此規格的鑄鐵閘門從啟閉形式上又被稱為單吊鑄鐵閘門;規格3000x3000mm—6000x6000mm，采用鑄造結構組裝式，推薦選用雙吊啟閉機，因而又被稱為雙吊點啟閉機閘門簡稱雙吊啟閉機閘門。

（1）型號規格說明：

PGZ系列平面拱形鑄鐵閘門外形及基礎布置尺寸

型號規格（mm)	外形尺寸（mm)														基礎布置(mm)
型號規格（mm)	A	A1	A2	A3	A4	B	B1	B2	C1	C2	C3	C4	φ	φ1	B3	A5	C
PGZ-500×500	500	560	620	850	60	500	590	620	120	15	30	140	20	4×13	1000	1100	300
PGZ-1000×1000	1000	1070	1140	1500	70	1105	1140	1140	140	18	30	160	25	4×13	1500	1800	300
PGZ-1500×1500	1500	1570	1640	2100	70	1500	1640	1640	160	20	35	180	30	6×15	2000	2400	300
PGZ-2000×2000	2000	2080	2160	2650	80	2000	2160	2160	180	23	40	200	35	6×15	2500	3000	400
PGZ-2500×2500	2500	2590	2680	3280	90	2500	2635	2680	200	25	45	215	40	6×17	3000	3500	400
PGZ-3000×3000	3000	3100	3200	3900	100	3000	3150	3200	210	30	50	225	2×35	6×17	3500	4200	450
PGZ-3500×3500	3500	3610	3720	4560	110	3500	3665	3720	220	35	60	235	2×40	8×22	4000	4800	450
PGZ-4000×4000	4000	4120	4240	5200	120	4000	4180	4240	265	40	70	250	2×40	8×22	4500	5500	450
PGZ-4500×4500	4500	4630	4760	5800	130	4500	4695	4760	250	45	80	265	2×45	10×24	5000	6100	500
PGZ-5000×5000	5000	5140	5280	6400	140	5000	5210	5280	265	50	90	280	2×45	10×24	5600	6700	500
PGZ-5500×5500	5500	5650	5800	7000	150	5500	5725	5800	280	55	100	300	2×50	12×26	6100	7300	600
PGZ-6000×6000	6000	6160	6320	7600	160	6000	6240	6320	300	60	110	320	2×50	12×26	6700	7900	600

（2）用戶選購時，必須在合同上注明：

a：閘門材質、形式；b：過水口寬度及高度；c：設計水頭[露頂式、還是潛沒式（門葉面板需要加厚、材質需要加強）；d：單吊點、還是雙吊點[雙吊點中心距，由用戶閘門寬度決定數據）；e：止水方式[單向止水、還是雙向止水，閘前止水（三邊，渠道、排河安裝）、還是閘后止水（四邊，涵洞安裝）及止水面材質要求（銅板、不銹鋼、橡膠）；f：其它特殊要求可雙方協商解決。

說明：1、PGZ系列平面拱形鑄鐵閘門只限于安裝在露頂式水利工程渠道，水庫，水電站，河道上使用和閘后止水；2.規格500～3000mm時為鑄造結構整體式，推薦選用單吊啟閉機:規格3000～6000mm時為鑄造結構組裝式，推薦選用雙吊啟閉機；3.根據用戶特殊要求，可把止水面安裝上銅止4.表格數據若有修訂，恕不另行通知。
