水利自控翻板閘門是一種能夠根據水位變化自動開啟和關閉的水利工程設備，其結構組成主要包括以下幾個部分：

一、門葉結構

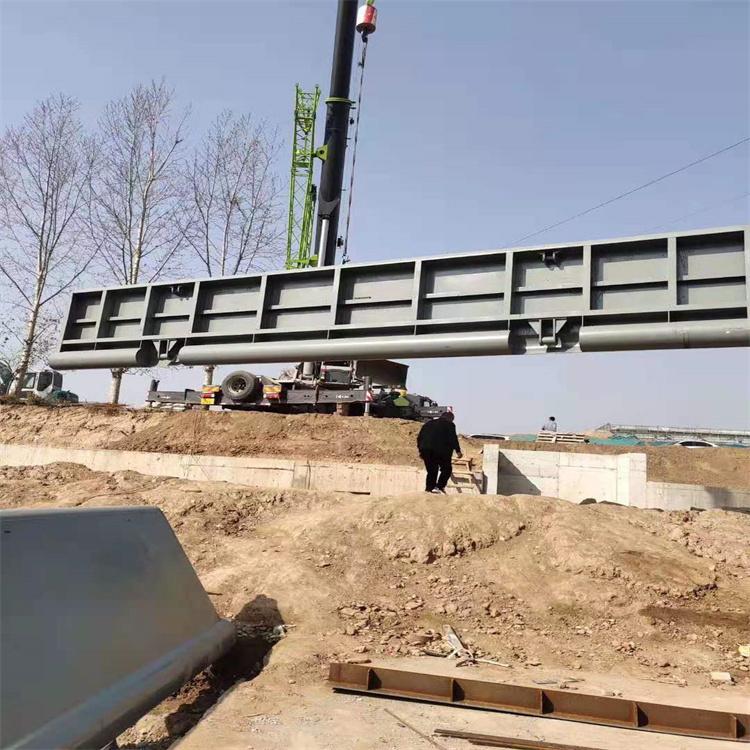

門葉結構是翻板閘門的核心部分，用于封閉和開啟孔口，以調節水流。它通常由以下幾個組件構成：

1. 面板：直接擋水，并將承受的水壓力傳給梁格。面板通常設在閘門上游面，可以避免梁格和行走支承浸沒于水中而聚積污物，也可以減少因閘底過水而產生的振動。
2. 梁格：包括主梁、次梁（水平次梁、豎直次梁、頂梁和底梁）、邊梁等，用來支承面板，以減少面板跨度而達到減少面板厚度的目的。梁格共同支承著面板，并將面板傳來的水壓力依次傳給閘門的行走支承。
3. 空間聯結系：包括橫向聯結系和縱向聯結系。橫向聯結系位于閘門橫向豎平面內，用來支承頂梁、底梁和水平次梁，并將所承受的力傳給主梁，同時保證門葉結構在橫向豎平面內的剛度。縱向聯結系則承受門葉自重及其他可能產生的豎向荷載，并配合橫向聯結系保證了整個門葉結構在空間的剛度。
4. 行走支承：在邊梁上設置滾輪或滑塊，以保證門葉結構上下移動的靈活性。這些行走支承還將閘門上所承受的水壓力傳遞到埋設在門槽內的軌道上。
5. 止水：為防止閘門漏水，需要在門葉結構與孔口周圍之間的所有縫隙里設置止水（也稱水封），最常用的止水是固定在門葉結構上的定型橡皮止水。

二、埋固構件

埋固構件主要包括行走支承的軌道、與止水橡皮相接觸的型鋼、為保護門槽和孔口邊棱處的混凝土免遭破壞所設置的加固角鋼等。這些構件確保閘門能夠穩定、可靠地運行，并防止水流從閘門與孔口之間的縫隙中泄漏。

三、啟閉系統（可選）

雖然水利自控翻板閘門主要依靠水力和閘門重量相互制衡來自動開啟和關閉，但一些閘門也可能配備啟閉機械設備作為輔助或備用。這些設備通常包括螺桿式啟閉機、卷揚式啟閉機或油壓式啟閉機等，用于在特殊情況下手動或自動地控制閘門的開啟和關閉。

四、其他輔助部件

除了上述主要結構組件外，水利自控翻板閘門還可能包括一些其他輔助部件，如阻尼反饋系統（用于調控水位）、傳感器（用于實時監測水位和流量等參數）、控制系統（用于根據傳感器數據自動調整閘門狀態）等。這些輔助部件能夠進一步提高閘門的性能和可靠性。

綜上所述，水利自控翻板閘門的結構組成復雜而精細，各部分相互協作以確保閘門能夠穩定、可靠地運行并滿足各種水利工程需求。
