智能弧形鋼閘門結構先進
- 發布日期： 2018-08-28
- 更新日期： 2025-06-05
產品詳請
水利工程中常常會用到弧形鋼制閘門，在選購的時候，大家會非常在意弧形鋼制閘門價格，其實，弧形鋼制閘門價格從幾千到幾萬的都有，一分價錢一分貨，想要設計先進、經久耐用的，小編還是建議大家不要選擇太過便宜的弧形鋼制閘門。 在選購弧形鋼制閘門的時候，大家都希望能夠買到不易進泥沙，不易被漂浮物影響，閘門高度高，使用壽命長的閘門，不受地理和氣候條件影響的閘門。弧形鋼制閘門就可以滿足大家所有的需求，由于設計合理，油缸的伸出部分特別短，使油缸不容易生銹，且不易進入泥沙。閘門高度可達14米，閘門之間不需要中墩。
弧形鋼制閘門系統以液壓油缸做動力，坍壩可完全倒伏在底板上不阻水，擋水時閘門以后支撐架支撐擋水面板，油缸退回到活動柱塞內，有效保護柱塞不銹蝕，此種新型閘門結構獲得國家發明專利。 弧形鋼制閘門是現有閘門中設計比較合理的一款，安裝方便，操作更加容易，運行通暢，以隨意調節擋水高度，不受河道寬度、地理、氣候條件的限制，使用壽命長達50年。 弧形鋼制閘門安裝有什么技術要求呢？ 1、弧形鋼制閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。 2、閘門主支承部件的安裝調整工作應在門葉結構拼裝焊接完畢，經過測量校正合格后方能進行。所有主支承面應當調整到同一平面上，其誤差不得大于施工圖紙的規定。 3、閘門的止水裝置安裝允許偏差和止水橡皮的質量要求，應符合有關規范的規定。安裝時，應先將橡皮按需要的長度黏結好，再與止水壓板一起配鉆螺栓孔。橡膠止水的螺栓孔，應采用專用鉆頭使用旋轉法加工，不準采用沖壓法和熱燙法加工。其孔徑應比螺栓直徑小1mm。 4、弧形鋼制閘門安裝完畢后，應清除埋件表面和門葉上的所有雜物，特別應注意清除不銹鋼止水座板表面的水泥漿。在滑道支承面和滾輪軸套涂抹或灌注潤滑脂。 5、經監理工程師檢查合格的平面閘門及門槽埋件，方能按有關規定進行涂裝修補。6、弧形鋼制閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門自由地吊離地面100mm，通過滾輪或滑道的中心測量上、下游方向與左、右方向的傾斜，單吊點弧形鋼制閘門的傾斜不應超過門高的1/1000，且不大于8mm；當超過上述規定時，應予配重調整。

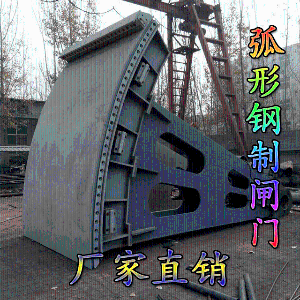

弧形鋼閘門是水利水電工程中廣泛應用的門型之一。常用于水工建筑物上作為工作閘門。
優點：結構簡單、所需閘墩的高度和厚度較小、沒有影響水流流態的門槽、啟閉力小、操作方便、埋件少等。缺點：所需閘墩較長、無互換性、不能提出孔口以上進行檢修、總水壓力集中于支座處、對土建結構不利等。
產品分類：
弧形鋼閘門形式：露頂式和潛孔式兩種。
露頂式鋼閘門結構特點：門頂露出上游水位以上,沒有頂止水,只有側止水和底止水,面板曲率半徑R一般取門高的1.0～1.5倍。
潛孔式鋼閘門結構特點：有頂止水,頂止水與門楣接觸,它與側止水、底止水形成封閉的“□”型止水。面板曲率半徑可取門高的1.1～1.2倍。
弧門支鉸一般布置在下游側,其高程要考慮到不受水流和漂浮物沖擊的影響。
弧形閘門組成：主要由門葉、支臂和支鉸等三大部分組成。
閘門結構要求：有足夠的強度和整體剛度,有良好的工藝性,方便制造、運輸、安裝、防銹蝕和檢修,并盡可能節省鋼材。
弧門按主梁布置方式,可分為主橫梁式和主縱粱式。
弧門按梁系的連接形式,又分為同層連接（等高連接）和層疊連接（非等高連接）等形式。
目前常選用形式：主橫梁同層布置、主縱梁同層布置和主縱梁層疊布置三種。弧形閘門具有圓弧形的擋水門葉，當啟閉閘門時，閘門繞一固定支鉸的水平軸轉動。由于鉸軸中心一般布置在弧形面板的圓心處，故作用在面板上的全部水壓力通過形心，啟門時只需克服閘門自重以及止水和鉸軸的摩阻力對軸心的阻力矩。弧形閘門具有啟閉省力，運轉可靠，泄流條件好，并且能滿足各種類型泄水
孔道需要的優點。
弧形鋼制閘門有著經久耐用，封閉上性能好，自動化程度高的優點，是水利工程理想的機械設備。浩川水利機械廠愿與各個城市的水利水電建設，環保，農業開發，城市防洪等各個部門密切的合作。為中國水利事業發展的需要，提供我們最真誠的服務！
