| 品牌 | 浩川 |
| 型號 | SYZ |
| 加工定制 | 是 |

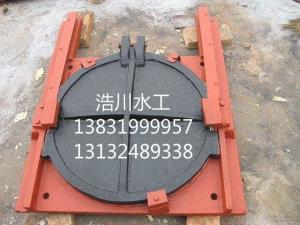

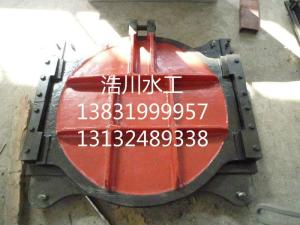

SFZ/SYZ鑄鐵鑲銅閘門技術說明
一、主要技術參數：
·承壓方向：正向受壓 承壓力：正向承壓0.1MPa，反向承壓≯0.03MPa
·滲漏量：正向≯0.72L/m.min，反向≯1.25L/m.min
·工作制：間歇運行
二、主要結構及工作原理 電動（手動）鑄鐵閘門裝置為成套裝置，并配置啟閉機座、護罩、電動執行機構、螺桿、軸導支承、基礎螺栓等有效和安全運行所必需的附件等部件組成。
1、主要結構：
⑴閘門采用明桿式，墻式安裝和金屬密封的形式，采用樹脂砂鑄型的鑄造工藝和回火爐內消除應力。澆鑄成型的鑄件應質地細密，無鑄造缺陷。
閘門的設計和制造遵照CJ/T3006-92 標準的規定，電動啟閉裝置的設計和制造應遵照JB/T8528標準的規定。電機驅動功率必須具有*啟閉力1.5倍的安全余量。
⑵門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~密封面。
門體為整體鑄造的方形或圓形平板，并在迎水面自帶“＃”字形的加強筋，加強筋的數量視閘門規格大小而定，門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。
⑶ 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。
⑷ 楔緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位時或已到位而楔塊尚未楔緊時，需調整全部楔塊。 雙向閘門的上下和兩側均應具有楔形緊壓裝置。
⑸ 密封面采用銅條或銅圈分別鑲?cè)腴T(mén)框和門體的槽內，密封面銅條鑲好之后用龍門刨銑床進行銑削，磨削加工，保證了門框和門體之間的密切配合。閘門的泄漏量不大于1.25l/min.m（密封長度）。
⑹ 絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機螺母50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。
門桿的導向支承間距與門桿回轉半徑之比（柔度）不大于200，且門桿直徑不小于50mm（除DN≤500外）。
⑺電動閘門的啟閉速度以0.3m/min為原則。電動執行機構的*輸出轉矩應大于額定轉矩的3倍，驅動電機的連續運轉時間不低于15分鐘。電動執行機構應設指示式開度計、雙向過力矩保護裝置及螺桿的護罩。電動執行機構應滿足戶外使用的要求，其防護等級為IP65。采用手輪操作時，手操作力不得大于150N。
⑻門框、門體按*工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
2、工作原理：
閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截?cái)嗷蚴柰ㄋ髯饔谩?/span>
三、主要零部件材質：
·門板：球墨鑄鐵
·門框：球墨鑄鐵
·密封圈：銅合金
·楔緊塊：銅合金
·門桿（螺桿或接桿）：不銹鋼420
·導向支承（襯套）：球墨鑄鐵（襯套為銅合金）
·閘門桿護罩、螺栓、螺母、墊圈和基礎螺栓：不銹鋼304
·電動頭: Rotork品牌產品或等同品牌產品
四、手電兩用啟閉機技術說明：
啟閉機主要由電動頭、機座、護罩等部件組成。
手電兩用啟閉機采用多轉式閥門專用電動裝置，配以啟閉螺母、承重軸承、支座、護罩而成。電動裝置為全封閉結構，適用于戶外工作，采用蝸輪蝸桿傳動。內設行程限位和扭矩保護裝置，行程限位裝置由一組計數齒輪和硬觸點限位開關構成，當閘門開或關到位時，計數齒輪帶動行程限位桿，使硬觸點限位開關工作，自動停止閘門開、關動作，當由于某種原因行程限位開關未動作引起扭矩增大時，扭矩保護開關動作，保護啟閉裝置不受意外損傷。電動裝置上另設指針式開度指示器、加熱電阻。指針式開度指示器與計數齒輪相連，能夠直觀地反映出閘門所處開度位置，加熱電阻在啟閉機工作時自動接通，用以去除電動裝置內的濕氣，確保內部干燥，保證各電器元件的工作可靠性。 啟閉螺母內部加工成梯形螺紋，精度等級為7H，表面粗糙度小于6.3微米，與閘門啟閉桿組成一對螺旋付。啟閉螺母與電動裝置輸出端采用牙嵌式連接器，牙嵌式連接器的卡爪間留有間隙，使閘門開閉時的瞬間產生捶擊作用，達到捶擊啟動的目的，增大閘門啟閉時的予起力。
鑄鐵支座呈封閉式柱狀結構，用以承受啟閉閘門時的重力或支反力，內裝承重軸承，外型精美。
護罩由薄壁不銹鋼管制成，其長度一般比閘門行程大200mm，一端密封，另一端用螺栓固定在啟閉機上部電動裝置上，可以有效保護絲桿螺紋免受損壞。
